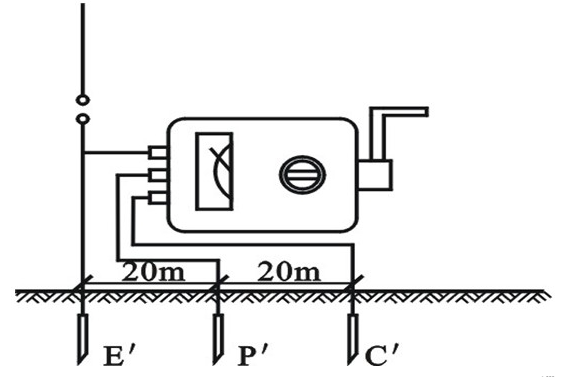

| 接地電阻測量儀(接地搖表)是用于接地電阻測量的專用儀表。常用的接地電阻測量儀主要有ZC-8型和ZC-29型等幾種。 ZC-8型測量儀由手搖發電機、電流互感器、滑線電阻及檢流計等組成，全部機構都裝在鋁合金鑄造的便攜式外殼內，由于外形與普通搖表(兆歐表)相似，所以一般又稱為接地搖表。 一、測量接地電阻前的準備工作及正確接線 接地電阻測量儀儀有三個接線端子和四個接線端子兩種，它的附件包括兩支接地探測針、三條導線(其中5m長的用于接地板，20m長的用于電位探測針，40m長的用于電流探測針)。 測量前做機械調零和短路試驗，將接線端子全部短路，慢搖搖把，調整測量標度盤,使指針返回零位，這時指針盤零線、表盤零線大體重合，則說明儀表是好的。按圖接好測量線。
|
