電磁閥是用來控制流體的方向的自動化基礎元件，屬于執行器；通常用于機械控制和工業閥門上面，對介質方向進行控制，從而達到對閥門開關的控制。

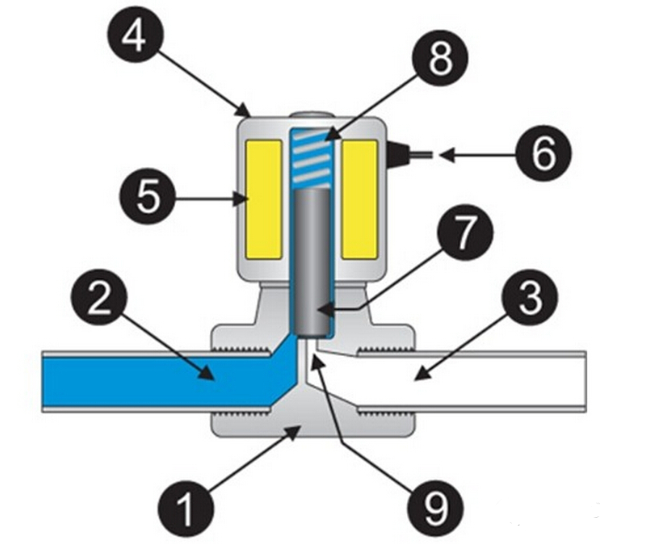

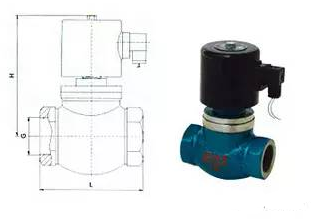

電磁閥的結構原理
閥體 2.進氣口 3.出氣口 4.導線 5.柱塞

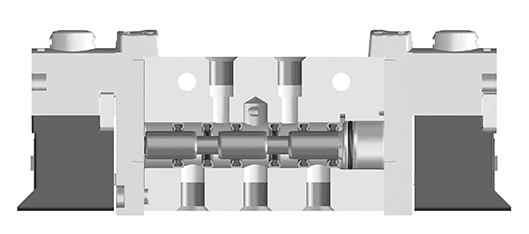

電磁閥原理上分為三大類：直動式、分步直動式、先導式。而從閥瓣結構和材料上的不同與原理上的區別又分為六個分支小類：直動膜片結構、分步直動膜片結構、先導膜片結構、直動活塞結構、分步直動活塞結構、先導活塞結構。

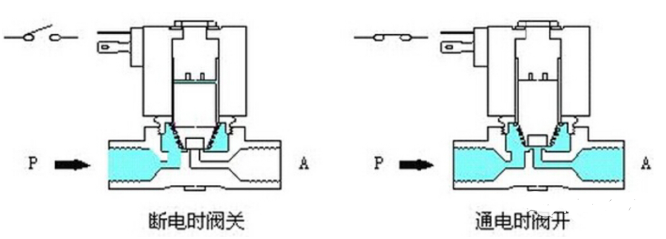

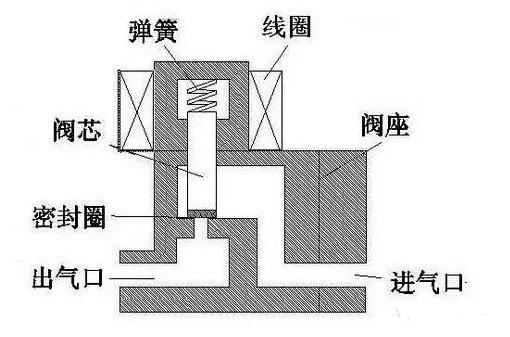

一：直動式電磁閥
有常閉型和常開型二種。常閉型斷電時呈關閉狀態，當線圈通電時產生電磁力，使動鐵芯克服彈簧力同靜鐵芯吸合直接開啟閥，介質呈通路；當線圈斷電時電磁力消失，動鐵芯在彈簧力的作用下復位，直接關閉閥口，介質不通。結構簡單，動作可靠，在零壓差和微真空下正常工作。常開型正好相反。如小于φ6流量通徑的電磁閥。
原理：常閉型通電時，電磁線圈產生電磁力把敞開件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把敞開件壓在閥座上，閥門敞開。（常開型與此相反）
特點：在真空、負壓、零壓時能正常工作，但通徑一般不超過25mm。

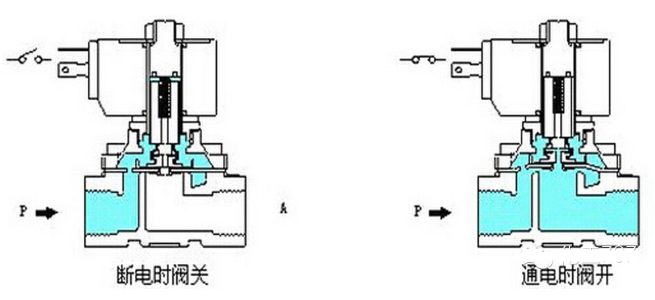

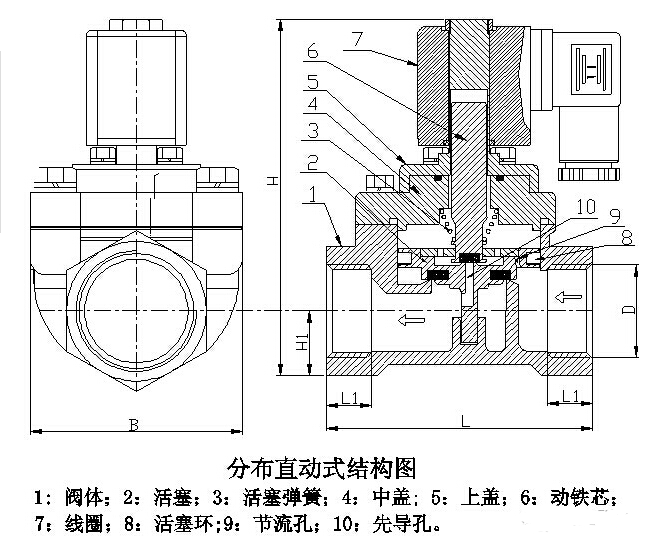

二、分步直動式電磁閥
這種閥采用一次開閥和二次開閥連在一體，主閥和導閥分步使電磁力和壓差直接開啟主閥口。當線圈通電時，產生電磁力使動鐵芯和靜鐵芯吸合，導閥口開啟而導閥口設在主閥口上，且動鐵芯與主閥芯連在一起，此時主閥上腔的壓力通過導閥口卸荷，在壓力差和電磁力的同時作用下使主閥芯向上運動，開啟主閥介質流通。當線圈斷電時電磁力消失，此時動鐵芯在自重和彈簧力的作用下關閉導閥孔，此時介質在平衡孔中進入主閥芯上腔，使上腔壓力升高，此時在彈簧復位和壓力的作用下關閉主閥，介質斷流。結構合理，動作可靠，在零壓差時工作也可靠。如：ZQDF，ZS，2W等。
原理：它是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。當入口與出口達到啟動壓差時，通電后，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開；斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向下移動，使閥門關閉。
特點：在零壓差或真空、高壓時亦能可動作，但功率較大，要求必須水平安裝。

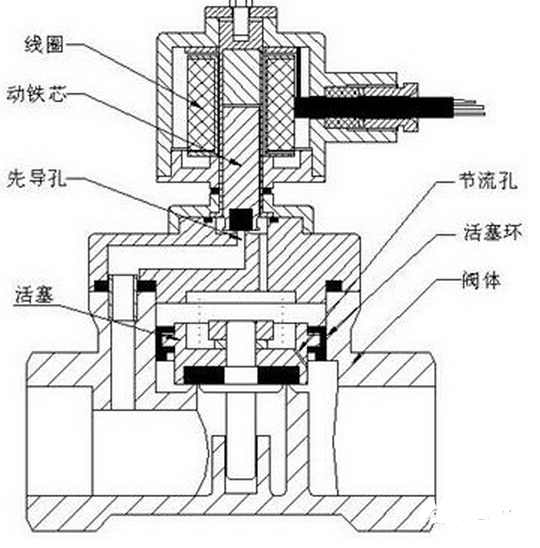

三、間接先導式電磁閥
這種電磁閥由先導閥和主閥芯聯系著形成通道組合而成；常閉型在未通電時，呈關閉狀態。當線圈通電時，產生的磁力使動鐵芯和靜鐵芯吸合，導閥口打開，介質流向出口，此時主閥芯上腔壓力減少，低于進口側的壓力，形成壓差克服彈簧阻力而隨之向上運動，達到開啟主閥口的目的，介質流通。當線圈斷電時，磁力消失，動鐵芯在彈簧力作用下復位關閉先導口，此時介質從平衡孔流入，主閥芯上腔壓力增大，并在彈簧力的作用下向下運動，關閉主閥口。常開式原理正好相反。
原理：通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在敞開件周圍形成上低下高的壓差，流體壓力推動敞開件向上移動，閥門打開；斷電時，彈簧力把先導孔敞開，入口壓力通過旁通孔迅速腔室在關閥件周圍形成下低上高的壓差，流體壓力推動敞開件向下移動，敞開閥門。
特點：體積小，功率低，流體壓力范圍上限較高，可任意安裝(需定制)但必須滿足流體壓差條件
電磁閥選型
磁閥選型首先應該依次遵循安全性，可靠性，適用性，經濟性四大原則，在四大原則的基礎之上，其次是根據六個方面的現場工況(即管道參數、流體參數、壓力參數、電氣參數、動作方式、特殊要求進行選擇)來進行下一步的選型判斷，下面列舉六大選型依據。
選型依據：
一、根據管道參數選擇電磁閥的：通徑規格(即DN)、接口方式
1、按照現場管道內徑尺寸或流量要求來確定通徑(DN)尺寸。
2、接口方式，一般>DN50要選擇法蘭接口，≤DN50則可根據用戶需要自由選擇。
二、根據流體參數選擇電磁閥的：材質、溫度
1、腐蝕性流體：宜選用耐腐蝕電磁閥和全不銹鋼;食用超凈流體：宜選用食品級不銹鋼材質電磁閥。
2、高溫流體：要選擇采用耐高溫的電工材料和密封材料制造的電磁閥，而且要選擇活塞式結構類型的。
3、流體狀態：大至有氣態，液態或混合狀態，特別是口徑大于DN25訂貨時一定要區分開來。
4、流體粘度：通常在50cSt以下可任意選擇，若超過此值，則要選用高粘度電磁閥。
三、根據壓力參數選擇電磁閥的：原理和結構
1、公稱壓力：這個參數與其它通用閥門的含義是一樣的，是根據管道公稱壓力來定。
2、工作壓力：如果工作壓力低則必須選用直動或分步直動式原理;最低工作壓差在0.04Mpa以上時直動式、分步直動式、先導式均可選用。
四、電氣選擇：電壓規格應盡量?jī)?yōu)先選用AC220V、DC24較為方便
五、根據持續工作時間長短來選擇：常閉、常開、或可持續通電
1、當電磁閥需要長時間開啟，并且持續的時間多余關閉的時間應選用常開型。
2、要是開啟的時間短或開和關的時間不多時，則選常閉型。
3、但是有些用于安全保護的工況，如爐、窯火焰監測，則不能選常開的，應選可長期通電型。
六、根據環境要求選擇輔助功能：防爆、止回、手動、防水霧、水淋、潛水;
1、爆炸性環境：必須選用相應防爆等級的電磁閥。
2、當管內流體有倒流現象時，可選擇OK71-N、OK72-N系列帶止回功能電磁閥。
3、當需要對電磁閥進行現場人工操作時，可選擇OK71-S、OK72-S系列帶手動功能電磁閥。
4、用于噴泉必須采用潛水型電磁閥(防護等級在IP68以上)。
5、露天安裝或粉塵多場合應選用防水，防塵品種(防護等級在IP54以上)。
