【兆恒機械】醫療硬鏡、軟鏡、電子內窺鏡簡介

  • 點擊量：
  • |
  • 添加日期：2022年08月11日

醫療內窺鏡：是用于人體微創醫療的一種內窺鏡工具，通過人體的自然腔道，或者是經手術行小切口進入人體內，將內窺鏡導入檢查的器官，可直接**圖像。本第二期主要介紹醫療內窺鏡的硬鏡、軟鏡和電子內窺鏡。（下文將內窺鏡簡稱為鏡）


分類方法：根據傳導原理，醫療內窺鏡分為光學鏡和電子鏡。

光學鏡包含：光學硬管鏡，光學半硬鏡，光學軟鏡。

電子鏡包含：電子硬鏡，電子軟鏡。

光學鏡：鏡內部結構為物理光學系統，目鏡由光學透鏡、鏡管內部由柱狀光學透鏡、或半軟/軟性光學纖維，以光學的物理原理組成。整條光學鏡傳導的是光。

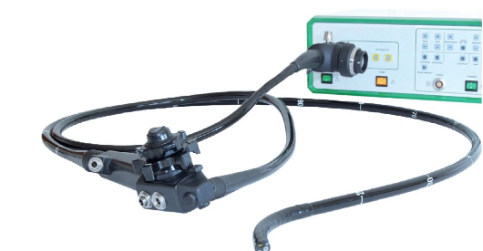

電子鏡：鏡內部結構為電路系統，目鏡為微型攝像頭芯片，鏡管內部為信號電線，通過目鏡攝像頭芯片采集圖像信號，信號通過鏡管電線傳遞，從鏡子尾端傳出到攝像主機。整條電子鏡傳導的是電信號。




光學鏡：硬鏡





 特點

醫療光學硬鏡，內部結構為柱狀光學透鏡組，外部鏡管為不銹鋼合金管道。圖像特點為清晰透亮，鏡體不可以彎曲。



 結構

醫療光學硬鏡，結構由不銹鋼合金外殼，柱狀光學透鏡組，和導光纖維系統構成。

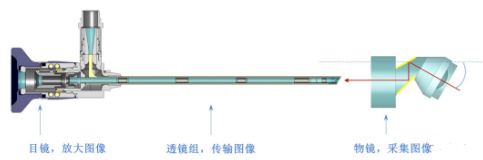

 原理

通過光學物鏡采集圖像，光學透鏡組傳輸圖像，目鏡放大圖像，經過眼罩傳出圖像。



 應用

醫療光學硬鏡主要包括：

口腔科：牙內窺鏡

耳鼻喉頸科：耳鏡、鼻竇鏡、喉鏡、甲狀腺鏡

神經科：腦室鏡、神經內鏡

消化科：食道鏡、直腸鏡

外科：腹腔鏡、胸腔鏡、縱膈鏡、膽道鏡

泌尿科：膀胱鏡、電切鏡、經皮腎鏡

婦科：宮腔鏡

骨科：關節鏡、椎間孔鏡、椎間盤鏡

其他：3D內窺鏡

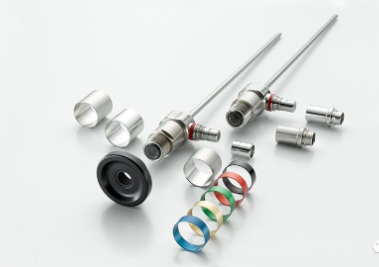

 舉例

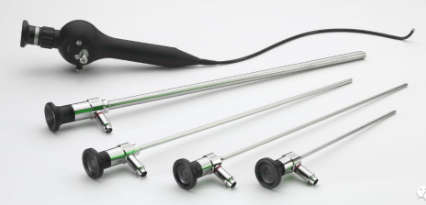

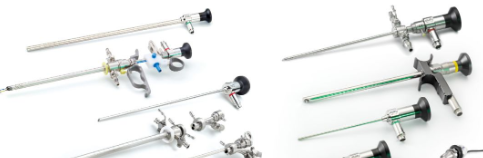

光學硬鏡示意圖：腹腔鏡、電切鏡、膀胱鏡、宮腔鏡、關節鏡、喉鏡、鼻竇鏡、耳鏡、鼻喉鏡、3D內窺鏡

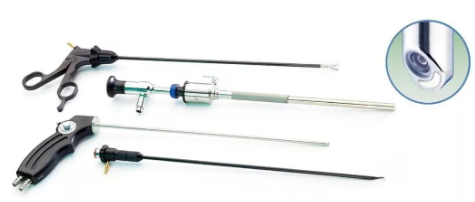

腹腔鏡


胸腔鏡

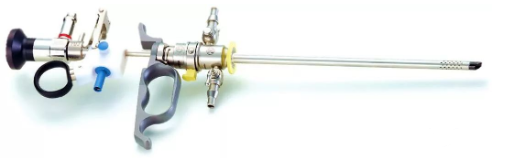

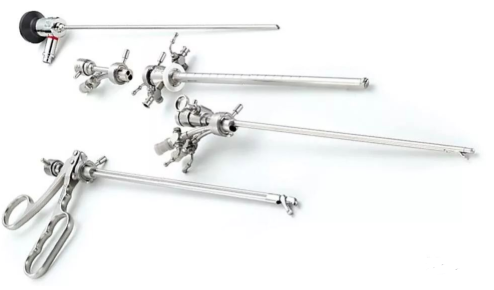

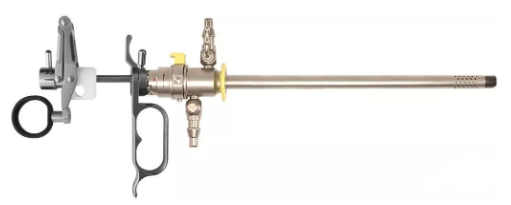

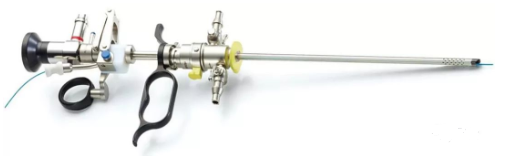

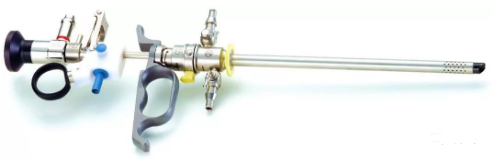

成人雙極電切鏡



小兒雙極電切鏡

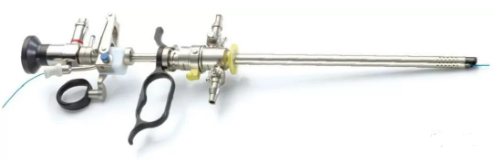

成人激光電切鏡



小兒激光電切鏡



等離子電切鏡

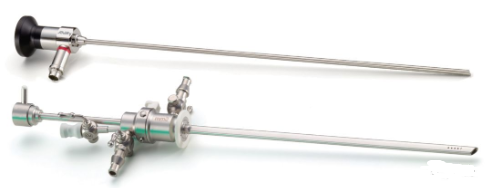

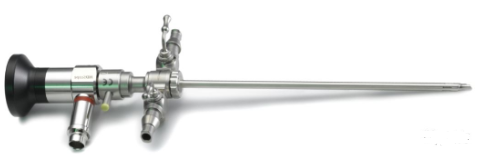

膀胱鏡


粉碎鏡


宮腔鏡

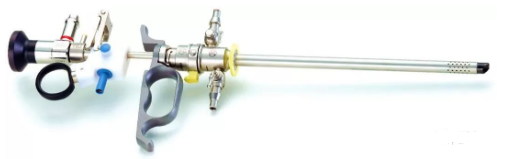

宮腔電切鏡


宮腹腔鏡

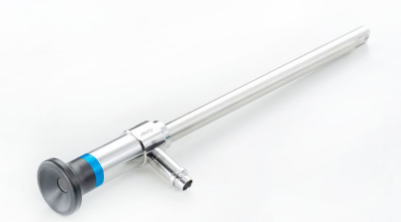

關節鏡



耳鏡



鼻竇鏡


喉鏡

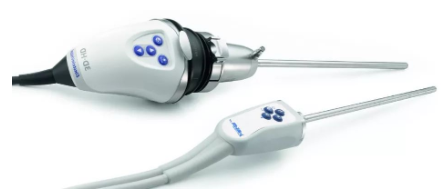

3D硬鏡



光學鏡：半硬鏡





 特點

醫療光學半硬鏡，內部結構為纖維光學材質的圖像束，外部鏡管為不銹鋼合金管道。圖像特點為蜂窩點狀，鏡體稍微彎曲，但不可以大弧度彎折。



 結構

醫療光學半硬鏡，結構由不銹鋼合金外殼，半硬圖像束，和導光纖維系統構成。



 原理

通過光學物鏡采集圖像，圖像束傳遞圖像，目鏡放大圖像，經過眼罩傳出圖像。


 應用

醫療光學半硬鏡主要包括：

泌尿科：輸尿管鏡、經皮腎鏡、超細經皮腎鏡

男科：精囊鏡

婦科：超細宮腔鏡

其他：直徑小于2mm的細內窺鏡

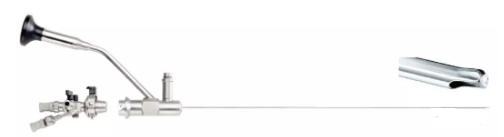

 舉例

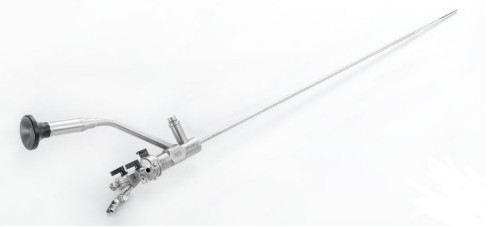

光學半硬鏡示意圖：輸尿管鏡、經皮腎鏡、超細經皮腎鏡

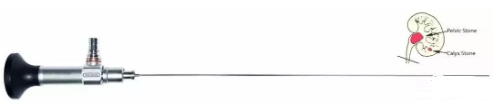

超細腎鏡

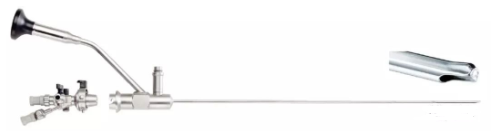

成人輸尿管鏡



小兒輸尿管鏡

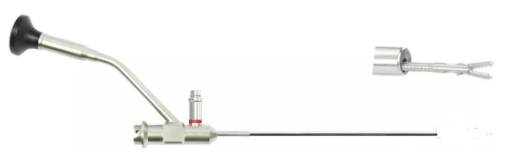

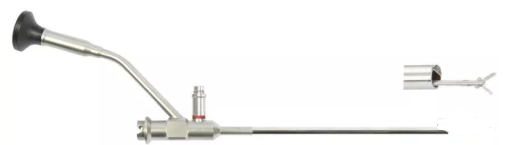

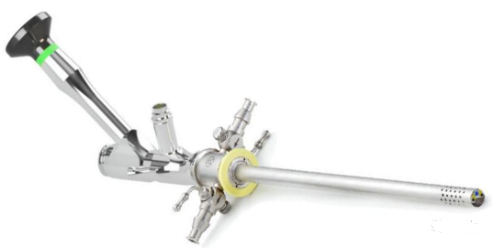

成人經皮腎鏡


小兒經皮腎鏡




光學鏡小結




醫療光學鏡是由光學透鏡、柱狀光學透鏡組、或半軟/軟性光學纖維組成。整條光學鏡傳導的是光。光學鏡分為硬鏡、半硬鏡、軟鏡。

光學鏡光學硬鏡光學半硬鏡
特點圖像高清透亮圖像蜂窩點狀
結構柱狀光學透鏡，不可彎曲半軟光學纖維圖像束，可彎曲
原理物鏡-柱狀透鏡-目鏡物鏡-圖像束-目鏡
舉例腹腔鏡、電切鏡、膀胱鏡、宮腔鏡、關節鏡、喉鏡、鼻竇鏡、耳鏡、鼻喉鏡、3D內窺鏡輸尿管鏡、經皮腎鏡、超細經皮腎鏡
光學硬鏡內部結構為柱狀光學透鏡，光學半硬鏡內部結構為圖像束，光學軟鏡內部結構為可彎曲纖維圖像束構成。光學硬鏡不可彎曲，光學半硬鏡可以稍微彎曲，光學軟鏡可以彎曲。關于軟鏡和電子鏡于下期第三期繼續報告。
