眾所周知的是，現代機械工業的生產特點為品種多、批量小、精度高、更新快。帶來傳統生產技術存在的問題：小批量生產采用先進工藝、專用工裝不經濟，但高、精、尖產品不用不行；現行生產準備周期長，趕不上產品更新需要；產品更新快，采用專用夾具造成積壓。為解決這一矛盾，現代機床夾具往精密化、高效化、柔性化方向發展。我們今天談談一種高效的夾具。

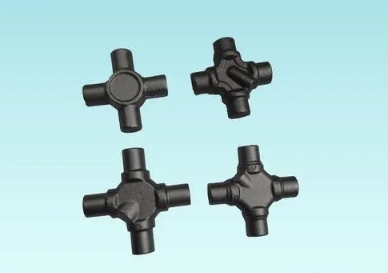

十字叉軸
這是萬向節軸十字叉軸，因其對稱的外形和軸承安裝面位置，要加工此類零件必須要固定的工裝才能完成。在過去加工萬向節軸十字叉軸需要在特殊的大容量機床上加工制造，設備成本高，所耗工時長。以前的時候加工這類零件其實非常復雜，現在的話，出現了分度卡盤

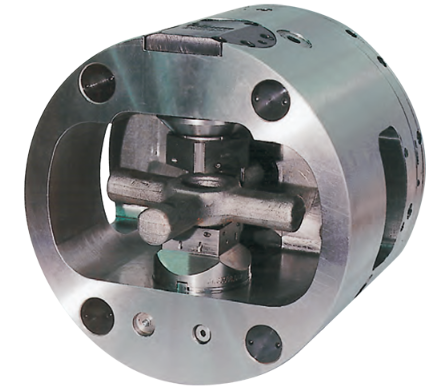

分度卡盤實體圖
全自動分度卡盤的特點就是一次裝夾即可實現自動分度, 對工件進行多面換位、多工序加工。還可按工件不同形狀的要求, 設計組裝成不同等分的自動旋轉分度。全自動分度卡盤可以對原有設備進行升級改造，將傳統的多次裝夾多序加工模式優化為一次裝夾多序加工模式，提升原有設備的自動化程度，提高加工精度和生產效率，降低生產成本。

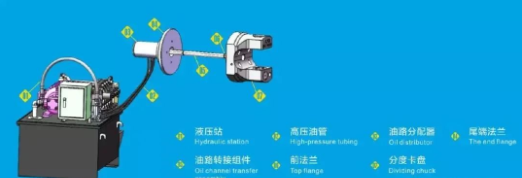

分度卡盤結構圖
分度卡盤的分度原理是：卡盤體中的組合式液壓油缸可實現夾爪的夾緊一分度一鎖緊定位一松開。為了使工件分度和鎖緊。組合缸中有轉位活塞缸和定位活塞缸，壓力油經分油器進入油缸體。在卡盤的上下端各裝一支夾緊工件的卡爪，其中一卡爪與分度方塊相連，通過轉位活塞撥動方塊及卡爪轉角，定位活塞鎖緊定位，轉角與鎖緊動作互鎖，即完成工件自動分度、旋轉角度和鎖緊定位。另一卡爪與夾緊活塞相連，通過活塞往復位移，對工件進行夾緊和松開。
全自動液壓分度卡盤優點：
1. 可加工十字軸、閥門、閥體等四面等分工件和其余二通、三通、四通等工件。
2. 可實現不停車完成15°30°45°60°90°180°的自動分度功能，可編程。
3. 一次裝夾即可完成全部加工。大大減輕了操作工的勞動強度，節省勞動力。
4. 適用于數控車床, 稍加改進后還可用于銑床、刨床和磨床。
