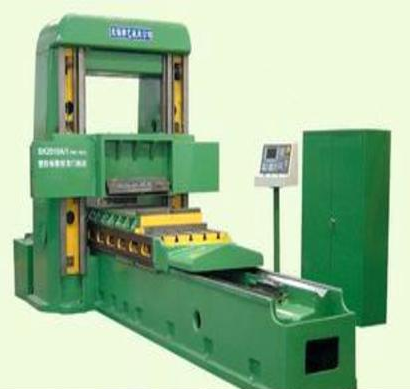

其改造的主要結構為
一)機械部分
1.采用標準B2010A 龍門刨床為機型進行專機設計制造。
2.床身和工作臺為平—V型導軌;工作臺速度控制:為無級調速;主電機功率22KW,刨片機其他機構參數同B2010A 龍門刨床;壓力油潤滑系統。
3.橫梁上下移動采用交流伺服電機驅動蝸輪付帶動左右絲桿同步轉動,實現橫梁同步進給和快移運動。
4.橫梁上下運動在原結構上改進為液壓鎖緊機構,移動時鎖緊機構松開,刨削時鎖緊。鎖緊靈活、可靠。
5.機床橫梁夾緊采用液壓自動夾緊系統結構。
二)機床電氣
1.電氣控制系統:采用日本SIEMENS802S-baseline數控系統加伺服單元,控制機床動作循環。確保系統運行穩定、可靠。
2.工作臺速度控制:為無級調速;主電機功率22KW
三)刨片機其他機構參數
同B2010A 龍門刨床。
改造后的刨床正常刨削厚度:0.2016mm刨片精度達 ±0.01mm
