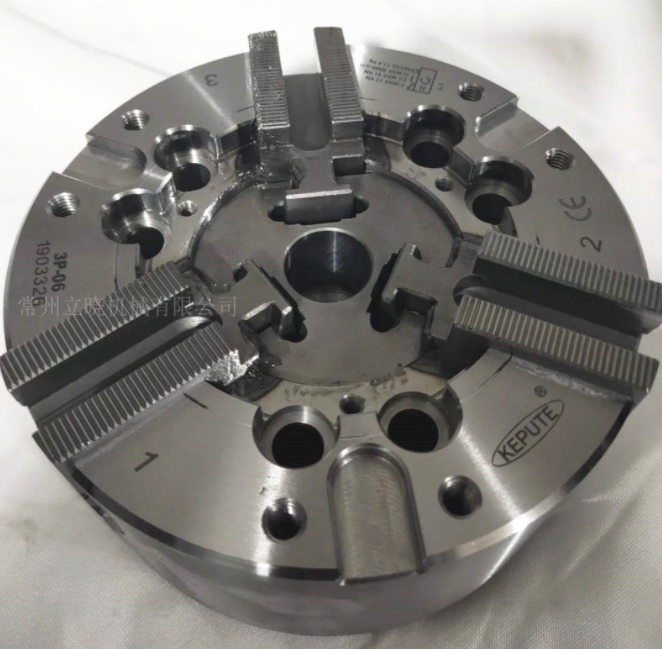

內置液壓卡盤用于立式車床上,可完全滿足以外側表面為主要加工面的薄壁圓筒類鑄件的加工要求,通過分散單個夾爪的夾緊力,有效減小了工件的夾緊變形,且具有浮動夾緊、自定心精度高等特點,提高了薄壁圓筒類零件加工的生產效率及質量穩定性。
液壓卡盤在特殊高度上爪使用之油壓壓力需要比標準上爪低。工作物必須夾持于行程的中點位置,或在中點以內這樣的精度最好及穩定度可以達成,盡量防止用行程的盡端來夾持工件。
設定爪夾位置時必須注意T型螺帽,正確使用方法T型螺帽不可以突出基爪。T型螺帽突出基爪,不正確使用方法將造成基爪或T型螺帽的損壞及精度上的不準。
如果上爪鎖緊螺絲,其鎖入T型螺帽內的螺紋深度太淺,將致使T型螺帽破損。反之,螺絲突出T型螺帽底部,則即使螺絲已經緊鎖也無法將上爪完全固定,因此,上爪鎖緊螺絲的全長應在距離T型螺帽底部?jī)?nèi)0-1mm長。
務必使用附屬之T型螺帽及固定螺絲(在無法避免的情況下,使用附屬以外的螺帽及螺絲,必須在12.9以內,的高張力螺絲并且特別注意長度是否足夠)。當T型螺帽被松開時,不能啟動主軸旋轉,否則上爪及T型螺帽會飛散,產生危險。
上爪是經由T型螺帽及連接螺絲安裝于基爪上并可在基爪排齒調整上爪的位置。如果在安裝上爪時,基爪位于開端,T型螺帽于防塵蓋的距離少于基爪的行程,那么T型塊將會撞擊防塵蓋,導致防塵蓋損壞。
如果T型螺帽超出基爪排齒基準位置,T型螺帽將會撞擊到防塵蓋,導致防塵蓋損壞。
