一個零件的結構形狀,既要滿足設計性能要求,還需符合加工工藝要求。因此,有必要了解零件上的常見工藝結構。
一、鑄造零件的工藝結構(包括過渡線的畫法)
鑄造零件的工藝結構包括取模斜度、鑄造圓角、鑄件壁厚等。
1. 起模斜度

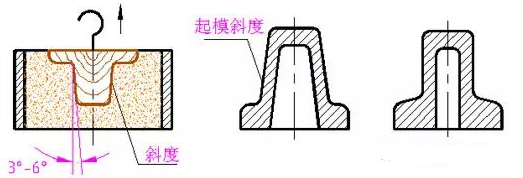

鑄造零件毛坯時,為了方便取模,常在鑄件壁上沿起模方向設計出一定的斜度,即起模斜度。對于斜度不大的結構,可不在圖形上畫出,但須在技術要求中用文字說明起模斜度值。如圖1所示。
圖1
2. 鑄造圓角

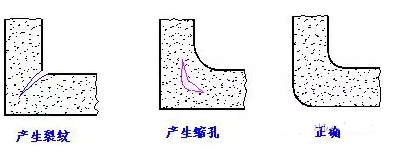

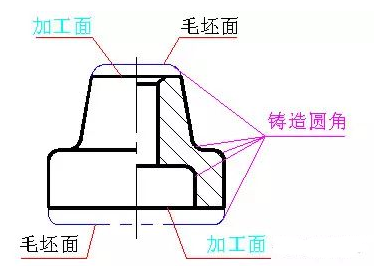

鑄造零件毛坯時,為防止鑄造砂型落砂,避免鑄件冷卻時產(chǎn)生裂紋或縮孔(如圖2),鑄造表面相交處均做成圓角過渡,如圖3。鑄造圓角在圖中一般應畫出,各圓角半徑相同或接近時,可在技術要求中統(tǒng)一注寫半徑值,如未注鑄造圓角R3~R5等。
圖2
圖3

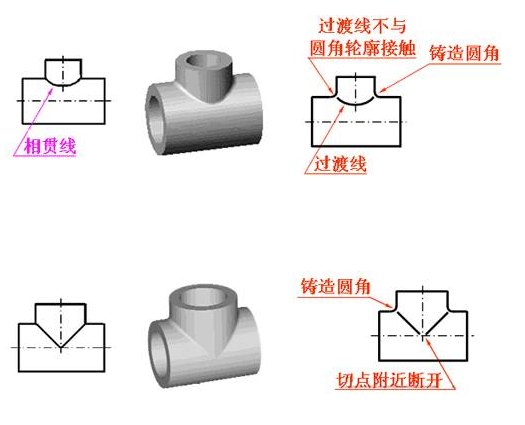

由于鑄件表面相交處有鑄造圓角存在,這使兩兩表面的交線變得不太明顯。但在零件圖上,仍須畫出表面的理論交線,只是要求在交線兩端或一端留出空白,這種交線通常稱為過渡線。過渡線的畫法與沒有圓角情況下的相交線畫法基本一致,兩者的不同處見圖4所示。
圖4
3. 鑄件壁厚
為避免鑄件冷卻時產(chǎn)生內(nèi)應力而造成裂紋或縮孔,鑄件壁厚應盡量均勻一致,不同壁厚間也應均勻過渡,如圖5所示。
圖5
